DIMENSIONAMENTO DEL TRACCIAMENTO ELETTRICO
Secondo la normativa CEI-EN 60079-30-2 la potenza da fornire per compensare la dissipazione di calore attraverso il coibente è la seguente:
Wm = 2,75 x K x (Tm – Ta) / E x log x (D + 2s / D)
dove:
Wm = potenza in watt/m necessaria per compensare le perdite su una tubazione
K = conducibilità termica del coibente (W/m °C)
D = diametro esterno della tubazione (mm)
s = spessore del coibente (mm)
Tm = temperatura da mantenere (°C)
Ta = temperatura minima ambiente (°C)
E = fattore di efficienza (normalmente 0,8)
Per il riscaldamento di un prodotto si utilizza la formula:
WrT = (P x S + C x Q) / E x H x ΔT + 2/3 Wm
dove:
WrT = potenza in watt/m necessaria per il riscaldamento pari a ΔT lungo la tubazione
Wm = potenza in watt/m necessaria per compensare le perdite su una tubazione
P = peso unitario della tubazione vuota (kg/m)
S = calore specifico del materiale costituente la tubazione (Wh/kg °C)
C = peso unitario del fluido contenuto nella tubazione (kg/m) Q = calore specifico del fluido contenuto nella tubazione (Wh/kg °C)
ΔT = salto termico tra la temperatura iniziale e la temperatura di arrivo (°C)
H = tempo di riscaldamento (h)
E = fattore di efficienza (normalmente 0,8)
Attenzione se le ore di riscaldamento sono alte si incorre il rischio che la potenza totale installata sia inferiore a quella di mantenimento del prodotto.

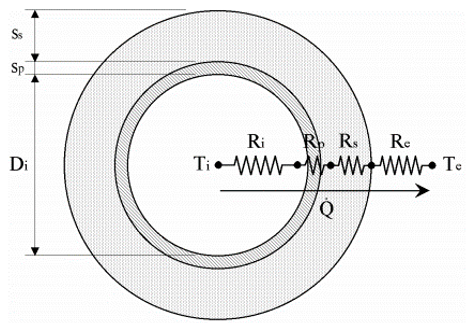

OPPURE UTILIZZANDO LE FORMULE SCIENTIFICHE DELLA TERMOTECNICA:
Dove:
Di: Diametro interno
Sp: Spessore Tubazione
Ss: Spessore coibentazione
Ti: Temperatura di mantenimento
Ri: Resistenza Convettiva Interna
Rp: Resistenza Conduttiva parete
Rs: Resistenza Conduttiva Isolante
Re: Resistenza Convettiva Esterna
Q: Potenza Termica dispersa
Abbiamo preparato un file in Excel con tutte le formule ed i relativi aiuti sulle proprietà dei materiali, dei fluidi e della coibentazione per il mantenimento e il riscaldamento di tubazioni isolate termicamente, che potete scaricare al link sotto
Attenzione: HTC Solution s.r.l declina ogni responsabilità dall’uso improprio del foglio di calcolo.
Particolare attenzione va posta al raggio critico di coibentazione da non sottovalutare.
